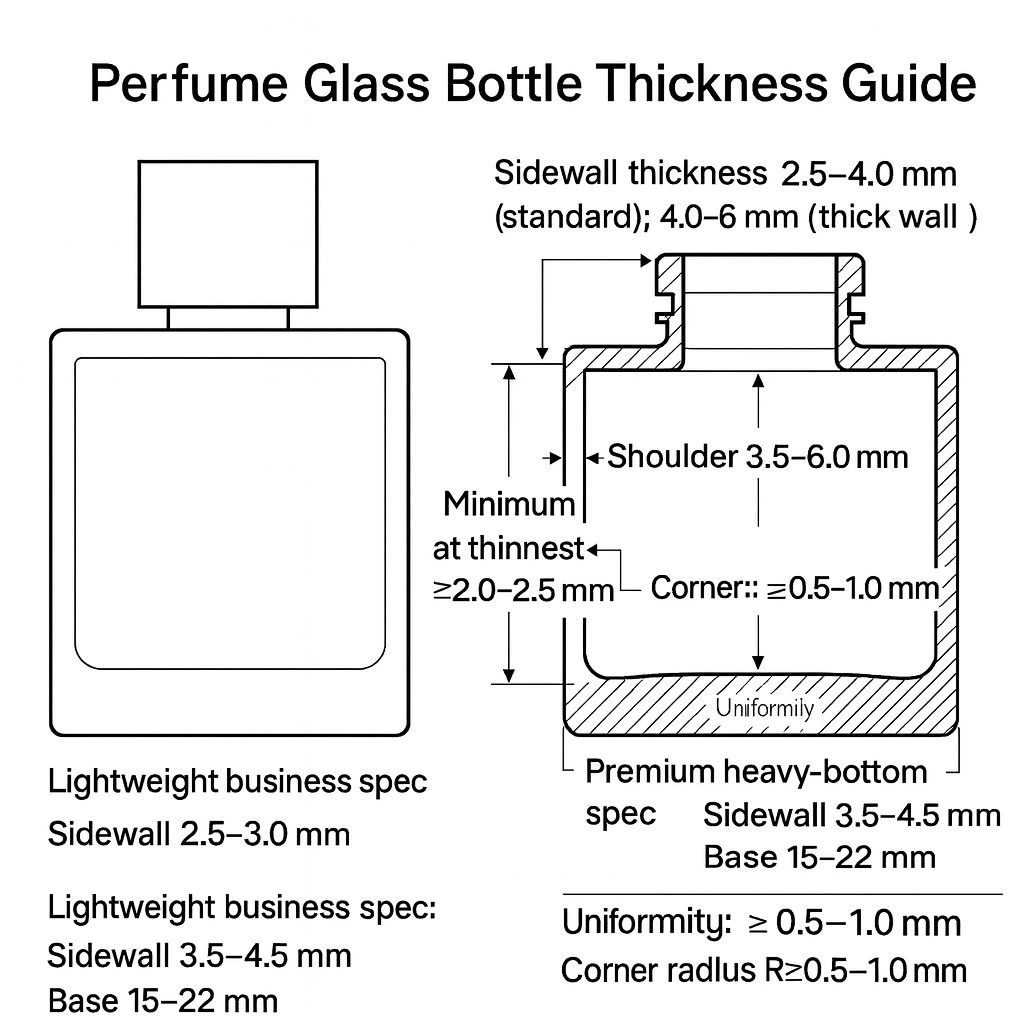

Gwida ta 'ħxuna prattika għal fliexken tal-ħġieġ tal-fwieħa (30-100 mL)

Firxiet ta 'ħxuna komuni



Sidewall
Quddiesa - Suq: 2.5–4.0 mm
Premium Oħxon - ħajt: 4.0–6.0 mm



Bażi
Bażi Standard: 8-15 mm
Bażi tqila / premium: 12-25 mm



Għonq / spalla
Tranżizzjoni tal-ispalla: 3.5–6.0 mm



Temm l-art (eż., FEA15 crimp jew għerq bil-kamin): 5–8 mm

Daqsijiet żgħar (5-15 mL): ħajt tal-ġenb 2-3 mm, bażi 6-10 mm
Large sizes (>100 ml): ħajt tal-ġenb 3–5 mm, bażi 15-25 mm



Għajnuniet ta 'Disinn u Tolleranza (Prattiku)
Ħxuna minima fil-punt irqaq akbar minn jew daqs 2.0 mm
Jekk il-kisi tal-isprej / ittimbrar sħun / ġlata huwa ppjanat, immira akbar minn jew daqs 2.5 mm biex tevita ħsara waqt it-tisħin jew l-immaniġġjar.



Proporzjon ta 'ħxuna (max / min fl-istess elevazzjoni) inqas minn jew daqs 2.5: 1 biex tillimita l-istress intern u r-riskju ta' fqigħ.



Kontroll tal-uniformità
Fl-istess faxxa tal-għoli: ħajt - ħxuna delta inqas minn jew daqs 0.5 mm
Bejn uċuħ differenti: inqas minn jew daqs 0.7 mm
Delta tal-ħxuna tal-bażi inqas minn jew daqs 1.0 mm (mira premium inqas minn jew daqs 0.5 mm)

Fletti / Radi: L-ispalla u l-kantunieri tal-bażi R akbar minn jew daqs 0.5–1.0 mm biex itaffu l-istress.

Dimensjonijiet kritiċi tal-finitura: Segwi l-istandard tal-finitura korrispondenti, tolleranza tipika ± 0.15–0.30 mm biex tiżgura s-siġillar tal-pompa / għatu.

Kif il-ħxuna taffettwa l-prodott u l-ispiża
Eħxen: idejn aktar solidu - tħossok, rifrazzjoni aktar ċara, stabbiltà aħjar.
Kummerċ - Offs: Użu ogħla tal-Ħġieġ u Merkanzija, li jifforma / ttremprar itwal, u - jekk mhux - uniformi - Riskju akbar ta 'fqigħ.



Approċċ ta 'Ottimizzazzjoni: Baxxi ċ-ċentru tal-gravità mingħajr aktar minn - tħaxxin tal-bażi - Uża bażi eħxen b'ħitan moderati, tikkontrolla sewwa l-kurva ta' l-ittemprar u l-kesħa - end checks (eċċentriċità, ħajt {- uniformi ta 'ħxuna, Termali- Reżistenza ta' xokk).



Żewġ setups tipiċi (50-100 mL)
Speċifikazzjoni ta 'negozju ħafif: Sidewall 2.5–3.0 mm, bażi 8-12 mm, piż totali ~ 120-180 g.

Premium tqil - Spec tal-qiegħ: Sidewall 3.5–4.5 mm, bażi 15–22 mm, piż totali ~ 200-350 g.
